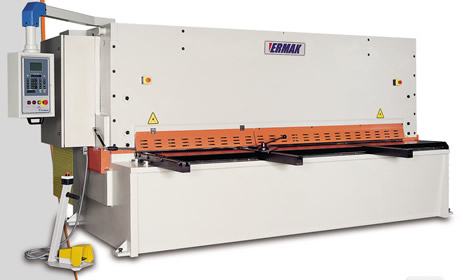

Гидравлические гильотинные ножницы ERMAK модели CNCHVR предназначены для резки различных материалов с большой скоростью и высоким качеством. Они являются мощным и удобным оборудованием.
Стандартные контрольные устройства CYBELEC позволяют легко программировать Ваше оборудование. После ввода типа, толщины и длины обрабатываемого материала произойдет быстрая автоматическая настройка зазора между лезвиями ножей, положения заднего упора, длины рабочего хода и угла реза.
Автоматическая настройка угла реза в зависимости от толщины материала позволяет работать короткими рабочими ходами при резке узких листов. За счет этого повышается количество резов в минуту и обеспечивается большая экономия времени. Кроме этого уменьшается скручивание отрезанных узких полос.
КОНТРОЛЛЕР CYBELEC DNC 60 G
- Автоматическая настройка зазора между лезвиями ножей, угла реза и длины рабочего хода в зависимости от типа и толщины материала.
- Программирование 5-ти типов материала.
- Разрешение отхода-подхода заднего упора в процессе резки.
- Контроль величины рабочего хода.
- Автоматическая подстройка положения заднего упора зависимости от зазора между лезвиями ножей.
- Повторное и последовательное исполнение программ, организация подпрограмм и последовательности программ.
- Многоцелевой микропроцессор, спроектированный с применением ASIC и SMD. Это обеспечивает очень хорошую интеграцию и высокую надежность.
- Клавиатура с эргономически удобными кнопками.
- Экран LCD, графический с видимой поверхностью 75x130 мм, с автоматической настройкой контрастности и разрешением 240x128 пикселей.
- Внутренняя память SRAM.
- Память FLASH (опция), возможность работы через порт RS 232, 2 порта RS 232 поставляются за дополнительную плату.
- Высокоскоростные (250 кГц) оси N2Х с программируемым разрешением и регулятором PID.
- Автоматическое преобразование дюйм /мм, ТОN/ТОNS.
- 16 входов (опции 24 или 32)
- 16 выходов (опции 24 или 32)
Управляющее устройство
В моделях CNCHVR настройка угла реза, зазора между лезвиями ножей, длины рабочего хода и заднего упора осуществляется с помощью контроллера типа CYBELEC DNC после ввода данных обрабатываемого материала.
|
|
Электрическое оснащение
Ножницы серии CNCHVR проектируются и производятся с учетом
норм СЕ. Электрические, а также электронные узлы собраны из деталей всемирно известных марок SIEMENS и TELEMECANIQUE. Применяемая система PLC обеспечивает легкое и быстрое сервисное обслуживание.
Прижимные цилиндры
Усилие прижима, развиваемое гидравлическими прижимными цилиндрами, автоматически регулируется в зависимости от толщины отрезаемого листа. Они могут прижимать независимо друг от друга. Прижимная часть изготавливается из полиамида и не подвержена коррозии. Кроме этого они не портят алюминиевые и окрашенные поверхности. Ради обеспечения безопасности прижимы закрыты защитными барьерами, и часть длиной 1 м с левой стороны при желании складывается. Кроме того, левая часть длиной 1 м может при желании открываться.
Защитные барьеры

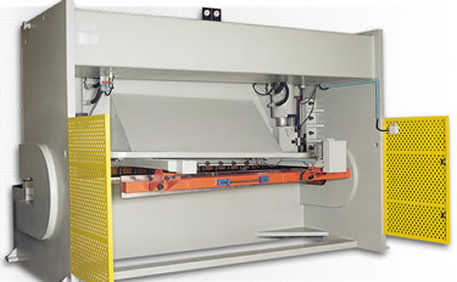

В целях предотвращения несчастных случаев с пользователями и ради безопасности оборудования, прижимы закрыты защитными барьерами, так, чтобы предотвратить попадание рук и пальцев оператора в рабочую зону. Кроме этого задняя сторона оборудования сверху донизу защищена зоной безопасности, создаваемой фотодатчиками.
Угол реза
Автоматическая настройка угла реза в зависимости от толщины материала позволяет работать с короткими рабочими ходами при резке узких листов. За счет этого повышается количество резов в минуту и обеспечивается большая экономия времени. Кроме этого уменьшается скручивание отрезанных узких полос.
Передний суппорт
Передние поддерживающие балки снабжены Т-образными пазами, качающимися упорами , линейкой с метрической и дюймовой градацией.

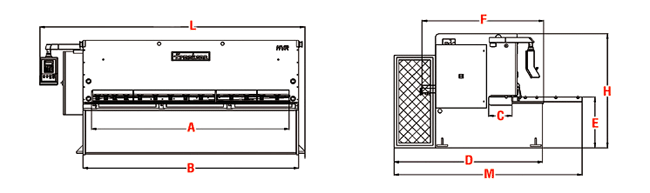

| Модель | Длина резки, мм, A |
Толщина резки, мм |
Угол резки, градус |
Количество резов в минуту, 1/мин |
Рабочий ход заднего упора, мм |
Расстояние между стойками, мм, В |
Габаритные размеры, мм L*M*H |
Вес станка, кг |
| CNC HRV 3100-6 |
3100 | 6 | 0,5-1,5 | 19-32 | 1000 | 3430 | 4400* 2785* 2100 |
7500 |
| CNC HRV 3100-10 |
3100 | 10 | 0,5-2 | 12-22 | 1000 | 3640 | 4500* 2900* 2150 |
10000 |
| CNC HRV 3100-13 |
3100 | 13 | 0,5-1,5 | 11-20 | 1000 | 3680 | 4500* 2950* 2300 |
12000 |
| CNC HRV 3100-16 |
3100 | 16 | 0,5-2,5 | 10-18 | 1000 | 3760 | 4650* 3000* 2400 |
18600 |
| CNC HRV 3100-20 |
3100 | 20 | 0,5-1,5 | 8-14 | 1000 | 3800 | 4650* 3100* 2500 |
20500 |
| CNC HRV 4100-6 |
4100 | 6 | 0,5-1,5 | 16-24 | 1000 | 4430 | 5500* 2980* 2300 |
11000 |
| CNC HRV 4100-10 |
4100 | 10 | 0,5-2 | 10-16 | 1000 | 4640 | 5600* 2850* 2550 |
15600 |
| CNC HRV 4100-13 |
4100 | 13 | 0,5-2 | 8-14 | 1000 | 4680 | 5600* 2900* 2650 |
19800 |
| CNC HRV 4100-16 |
4100 | 16 | 0,5-2,5 | 8-14 | 1000 | 4780 | 5700* 2950* 2750 |
25000 |
| CNC HRV 4100-20 |
4100 | 20 | 0,5-2,5 | 7-14 | 1000 | 4800 | 5700* 3200* 2850 |
31000 |
| CNC HRV 6100-6 |
6100 | 6 | 0,5-1,5 | 10-15 | 1000 | 6470 | 7600* 2980* 2750 |
19000 |
| CNC HRV 6100-10 |
6100 | 10 | 0,5-2 | 8-13 | 1000 | 6680 | 7700* 3080* 2900 |
25000 |
| CNC HRV 6100-13 |
6100 | 13 | 0,5-2 | 6-11 | 1000 | 6720 | 7700* 2850* 3000 |
31000 |
| CNC HRV 6100-16 |
6100 | 16 | 0,5-2,5 | 6-10 | 1000 | 6820 | 7800* 2900* 3150 |
39500 |
| CNC HRV 6100-20 |
6100 | 20 | 0,5-2,5 | 5-9 | 1000 | 6840 | 7800* 3000* 3300 |
49000 |
